CAD-Referenzen und Verknüpfungen zur Dokumentation

Themen

CAD-Referenzen und Verknüpfungen

CAD-Referenzen stellen CAD-Dokumente dar, die bei der Bearbeitung zusammen mit dem Hauptdokument geöffnet werden. Diese liegen in der Regel in den Indizes ihrer eigenen Planmappen.

Dokumente, die über die Anwendung AutoCAD in einem CAD-Dokument referenziert wurden (XRef), können als CAD-Referenzen eingefügt werden. Beim Herunterladen über den Downloadauftrag werden diese mit heruntergeladen und beim Öffnen in der Hauptdatei dargestellt.

Verknüpfungen sind Verweise auf Dokumente oder CAD-Dokumente, die an einem anderen Ort in der Dokumentation liegen, aber zum aktuellen Objekt einen Bezug haben. Im Unterschied zu CAD-Referenzen werden diese bei der Bearbeitung nicht mitgeöffnet.

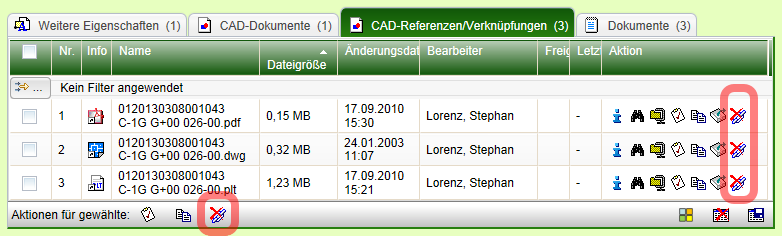

Ob CAD-Referenzen oder Verknüpfungen vorhanden sind, wird auf den Eigenschaften-Seiten angezeigt. Die Darstellung in Indizes erfolgt in der Liste CAD-Referenzen/Verknüpfungen.

Die Icons von CAD-Referenzen und Verknüpfungen werden durch eine spezielle Markierung gekennzeichnet.

CAD-Referenzen und Verknüpfungen werden wie auf der Seite Dokumente kopieren/verschieben beschrieben erzeugt. Wählen Sie beim Einfügen die Einstellung Dokumente als Verknüpfung/CAD-Referenz einfügen.

Mit der Aktion werden Verknüpfungen in der Tabelle wieder entfernt. Diese Aktion steht als Einfach- oder Mehrfachselektion bereit.

Prüfen auf Referenzen und Verknüpfungen

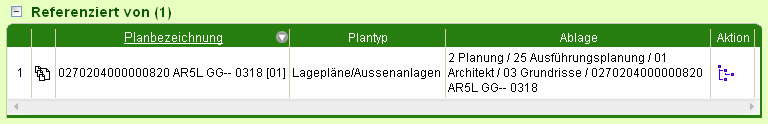

Ob ein Dokument/CAD-Dokument in einem anderen Dokument referenziert ist oder ob von einem anderen Dokument eine Verknüpfung gesetzt wurde, kann mit der Funktion CAD-Referenzen/Verknüpfungen anzeigen überprüft werden. Klicken Sie dazu auf die Schaltfläche in der Menüleiste des Dokumentes/CAD-Dokumentes.

Alle Referenzen und Verknüpfungen werden Ihnen in einer Übersicht unterhalb des Eigenschaftsfensters dargestellt.
